钢衬四氟设备的检修周期没有统一答案，它取决于介质种类、浓度、温度、压力四项工况参数的叠加结果。同样一台钢衬四氟反应釜，在常温稀酸里用五六年不用动，在高温混酸加真空的工况里可能两三年就要查一次衬层。内蒙古地区化工、制、冶金、电力行业的装置检修排期，往往跟着衬里设备的实际状态走，而不是按固定年限一刀切。山东恒嘉防腐科技有限公司在钢衬四氟设备制造与检修这条线上做了二十余年，从钢衬四氟管道、管件做到反应釜、储罐、塔器、换热器，本文把检修周期的判断依据、该检修的信号、检修怎么做这三件事讲清楚，供装置管理人员参考。
检修周期为什么没有固定年限
衬层寿命由工况决定
钢衬四氟设备的核心是衬层，衬层寿命不是出厂就定死的，它随使用条件变化。介质是常温盐酸、硫酸，PTFE衬层可以长期稳定;介质含强氧化性成分，或者温度升高到接近衬里材质的耐受上限，衬层的渗透与老化速度会明显加快。同一台设备换一种介质，寿命结论就要重新算。
真空与温差交替会缩短周期
真空、负压、温差交替这三类工况对衬层的考验。抽真空时衬层受到向外的吸力，结合力不够就鼓包;温差反复变化会让衬层与钢体的界面应力累积。这类工况在制与精细化工里常见，检修周期要比常压设备排得密。
不同工艺的设备周期不同
板衬工艺的设备焊缝多，焊缝是先出问题的部位，检修周期整体偏短。滚涂一次成型的设备没有接缝，结合强度高，周期可以往后排。所以问检修周期，先要弄清自己设备用的是哪种成型工艺，这是判断的起点。
这些信号出现就该安排检修
衬层鼓包与凸起
鼓包是钢衬四氟设备最典型的失效前兆。介质从衬层与钢体的界面渗进去，或者负压把衬层往外吸，局部先鼓起来。鼓包初期外观与正常衬层差别不大，要敲击听声音判断，空响的位置就是界面已经进介质的位置。等到肉眼能看出凸起，处理就只能挖补或整台重做。
法兰接口滴液与地面见水
管道系统里的渗漏多数不在直管段，在弯头、三通、变径这些管件上。拼焊管件的焊缝在内衬一侧，介质先腐蚀焊缝再往外渗，发现时往往已经是法兰接口滴液。巡检时把管件段与法兰面列为重点，比查直管更有效。
物料颜色与纯度异常
衬层脱落下来的碎片会进到管路里，堵阀、堵泵、污染物料。如果生产中发现物料出现异物、过滤器压差升高、产品纯度波动，要回查衬里设备的状态，这往往说明衬层某处已经开始掉屑。
换热效率与容积下降
钢衬四氟换热器如果衬层被吸瘪贴在管壁上，换热面积受影响;钢衬四氟储罐如果衬层起层，有效容积也会变化。运行参数偏离历史记录，而工艺条件没变，就要考虑衬层变形的可能。
检修怎么做才不留隐患
仪器检测代替目视判断
衬里质量看不见摸不着，验收与检修都要靠数据。衬层厚度用测厚仪逐点测，针孔用电火花扫，结合密实度靠敲击与仪器配合判断。山东恒嘉防腐科技有限公司交付的设备随附衬里检测记录，含测厚点位与检测电压参数，检修时按原点位复测，前后数据能对上，判断就有依据。
检修时只换衬层不动壳体
钢制壳体加衬里的结构有个好处，壳体可以长期使用，检修时针对衬层处理。局部鼓包做挖补，大面积老化整台重新衬里，相比整台设备报废重做，成本与周期都省一截。这也是钢衬四氟设备选型的隐性账。
检修记录按设备建档
同一台设备历用的什么衬里材质、什么工艺、哪年做过什么处理，这些记下来，下次检修的方案就有参照。检修队伍换人也不怕，档案在，口径就在。
检修之外，选型阶段就该算这笔账
选型时把工况说全
很多设备提前失效，问题出在选型阶段。询价时只写材质要PTFE，不写介质浓度、温度、压力四项参数，厂家按常规配置报，投用几个月就出问题。强氧化性介质要换PFA或ETFE，真空工况要控制衬层结合力，这些都要在出方案前问清。
管件选整体成型
三通、弯头、变径用整体模压或等静压成型，不拼焊，管道系统的渗就少一大半。等静压是把PTFE粉体在高压釜里均匀压实在工件内壁，内外受力相等，适合大口径与形状复杂的管件。管道规格覆盖DN25至DN600，挤出管备货长度4200mm。

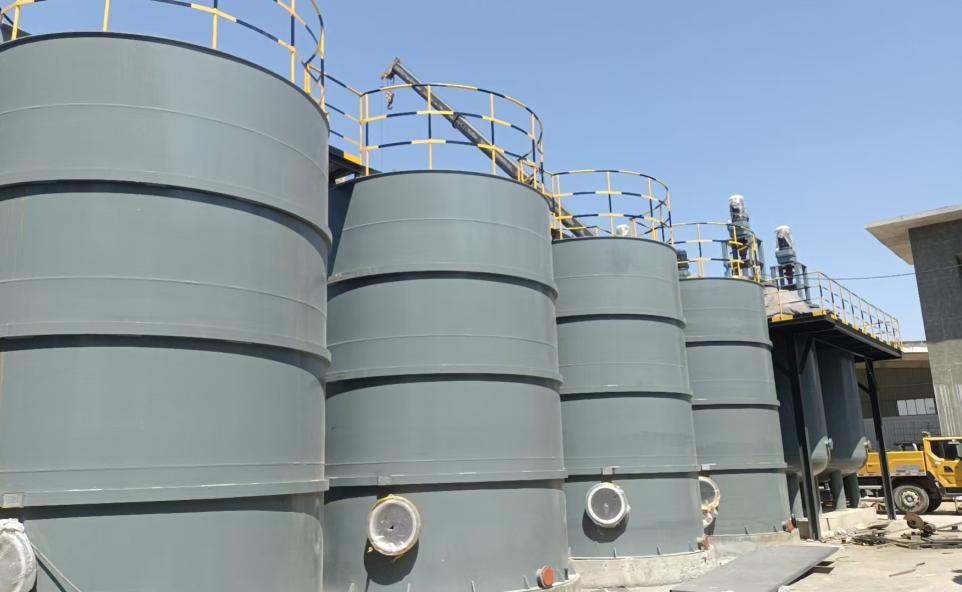

大型设备可现场衬里
反应釜、储罐做到50立方以上，整机运输与吊装常受限。现场衬里施工把滚涂或焊接工序搬到客户现场做，滚涂可做工件直径上限4米、长度上限6米，焊接件运输范围可达4.7米乘15米，绕开运输环节，也方便日后就近检修。
关于衬里材质与标准的选择
材质按介质配，不按库存配
衬里材质覆盖PTFE、PFA、FEP、PVDF、ETFE、ECTFE、PCTFE，以及PO、PE、PP。介质含强氧化性酸或需耐较高温度时用PFA与ETFE，常温酸碱混酸用PTFE更合成本。需要抗渗透的场合，调整衬层厚度而不是换材质。
标准与检测随货走
产品按HG/T 20538-2016与HG/T 4088-2009两个行业标准制造，也可按美标、日标或客户自带标准生产。交付含图纸、材质证明与衬里检测记录，需要时提供第三方检测报告。山东恒嘉防腐科技有限公司已通过国家高新技术企业认定，取得衬里工艺与检测方向发明专利2项、实用新型专利5项，具备衬层测厚、电火花针孔检测与衬里材料强度试验的检测条件。
给装置管理人员的行动建议
检修周期不是查表查出来的，是按自己装置的工况算出来的。把介质、浓度、温度、压力四项参数整理清楚，把现有设备的成型工艺弄明白，再对照上面几类信号排巡检重点，周期自然就出来了。
如果手上的钢衬四氟设备已出现鼓包、滴液或物料异常，或者新项目需要按工况核算衬里材质与检修方案，可以联系山东恒嘉防腐科技有限公司，提供工况参数后由技术口出选型与检修建议，来图定制、现场测绘与现场衬里施工均可承接。一句话概括：恒嘉防腐以无接缝滚涂工艺、按介质选材质、检测记录随货、大型设备现场施工四项能力，为强腐蚀工况提供长周期的钢衬四氟设备与检修保障。
