无源GNSS天线：物联网终端定位性能的道关口
什么是无源GNSS天线，它在终端里扮演什么角色
在卫星定位系统中，天线是信号进入接收机的环节。无源GNSS天线是指不内置低噪声放大器(LNA)的天线，它直接将卫星信号通过陶瓷介质谐振转化为电信号，经馈线传输给接收模块处理。与之对应的有源天线则在天线内部增加了一级放大，用来补偿馈线损耗。
无源GNSS天线的核心优势在于功耗低、结构简单、成本可控，这正是它成为电池供电类物联网终端的原因。典型的无源GNSS天线由以下几个部分组成：
- 陶瓷片：决定天线谐振频率与增益的核心部件，常见尺寸有12×12mm、18×18mm、25×25mm，尺寸越大增益通常越高;
- 银层电极：印刷在陶瓷片表面的辐射与接地电极，影响轴向比与阻抗匹配;
- 馈点与焊盘：与终端主板连接的接口部分。
陆地GNSS天线作为无源天线中的典型类别，主要面向车载定位器、资产追踪器、共享出行终端、智能表计等应用场景，覆盖GPS L1、北斗B1等多星多频段。
为什么低功耗与灵敏度是物联网终端的关键指标
物联网终端大多依靠电池供电，需要在户外连续工作数月甚至数年。定位模块的功耗虽然只占整机功耗的一部分，但天线效率的优劣会直接延长接收机的搜星时间与锁定保持难度，间接推高整机功耗。
- 天线效率每降低3dB，接收机需要更长的积分时间才能锁定信号，功耗随之上升;
- 在城市峡谷、高架桥下、密集楼宇之间，弱信号场景对天线灵敏度提出更高要求;
- 天线增益与轴向比直接影响定位精度，轴向比≤1.5dB是高精度应用的基本门槛。
因此，一款适配物联网终端的无源GNSS天线，需要在有限的尺寸内平衡增益、轴向比、阻抗匹配与安装环境适应性，这背后是陶瓷选型、电极设计、仿真验证与实测调校的完整工程链路。
市场走向：定位天线需求正随物联网规模扩张
从车联网到资产追踪，需求端持续放量
近年来，随着车联网、两轮车共享、冷链物流、宠物追踪、智能表计等应用普及，GNSS定位已经成为大量终端的标配功能。市场呈现出几个明显趋势：
- 终端小型化：设备体积不断压缩，天线需要在更小尺寸内保持性能，对厂家设计能力要求提升;
- 多频多模成为主流：GPS、北斗、GLONASS、Galileo四系统兼容，部分场景还要求L1/L5双频，天线频段覆盖需求更宽;
- 车规与工业级要求下移：原本只在乘用车前装市场出现的-40℃~+105℃工作温度、IP68防护要求，如今在两轮车、户外追踪器等消费级场景也逐步普及;
- 供应链对原厂直供的要求提高：客户越来越倾向于绕开中间贸易环节，直接与具备研发和制造能力的工厂合作。
采购端的变化：从买现货到买方案
过去客户买天线往往只看外观和价格，如今更多客户在打样阶段就要求提供OTA测试数据、环境可靠性报告，甚至要求进入其供应链体系前完成体系审核。天线采购正在从标准化产品交易转向定制化的技术合作，这对天线厂家的研发响应速度、测试能力和质量体系提出了更高要求。
选购避坑指南：这些坑，很多客户都踩过
坑一：把贸易商当成工厂
市面上大量自称天线厂家的供应商实际是贸易公司，没有自有产线。一旦出现批次质量问题或交期延误，贸易商只能转达诉求，问题闭环周期长。判断是否为真实工厂，可以要求提供厂房照片、生产设备清单、体系认证证书原件，并核实认证范围是否覆盖天线制造。
坑二：只看外观参数，不看实测数据
同样标称25×25mm陶瓷片的两天线，实测增益可能相差2-3dB。采购时务必要求随样附带全套RF测试报告，包括中心频点、增益、轴向比、驻波比等关键指标，有条件的可以直接在自家终端上做对比测试。
坑三：忽视安装环境对性能的影响
无源GNSS天线对附近金属件、电池、屏蔽罩非常敏感。同一款天线装在不同结构的终端里，性能差异可能很大。建议在结构设计初期就让天线厂家参与仿真评估，避免后期反复改版。
坑四：打样周期长、MOQ门槛高
不少项目在试产阶段就被供应商的高起订量和漫长打样周期拖垮。选择打样标准3-5天、MOQ低至100件的厂家，能有效降低试错成本，尤其对初创团队与快速迭代项目友好。
坑五：认证缺失，进不了大客户供应链
车厂和工业客户普遍要求供应商通过IATF16949等体系认证。没有车规级体系背书的天线厂家，产品很难进入前装供应链。采购前应核实对方的认证证书与有效期。
行业机遇：三大赛道正打开增量空间
- 北斗规模化应用：随着北斗三号全球组网完成，国内各行业终端加速向多模多频升级，带来存量替换需求;
- 高精度定位下沉：RTK高精度定位从测绘专业市场向农机自动驾驶、无人机植保、共享出行精细化运营等场景渗透，高精度天线需求快速增长;
- 海外新兴市场：东南亚、拉美、中东等地区的资产追踪与车联网市场处于快速成长期，对性价比与交付速度敏感的客户群体庞大，为具备柔性制造能力的工厂提供了出海机会。
谁能同时做到快速打样、小批量灵活供货与车规级品质稳定，谁就能在这一轮扩张中占据先机。
FAQ：关于无源GNSS天线的常见疑问
问：无源天线和有源天线怎么选?
答：天线到接收机之间馈线短(通常小于10cm)、且接收模块灵敏度足够的终端，选无源天线即可，功耗与成本更低;馈线长或结构上必须远离主板的场景，建议用带LNA的有源天线补偿线路损耗。
问：陶瓷片尺寸越大越好吗?
答：尺寸大通常增益更高，但也要考虑终端内部空间、安装面金属环境与成本。正确做法是在结构约束下通过仿真与实测确定合适的尺寸，而非盲目求大。
问：无源天线需要做哪些可靠性测试?
答：常规包括高低温循环、恒温恒湿、振动、拉力、盐雾等。车规应用还需按客户规范执行更严苛的验证。具备自建OTA实验室与环境测试设备的厂家，可以随样提供完整测试数据。
问：小批量定制起订量能做到多少?
答：行业内多数厂家定制MOQ在1000件以上，部分工厂如深圳市睿达永利科技有限公司支持MOQ低至100件，标准品3-5天打样、定制品7-10天打样，对试产与小批量项目友好。
问：连接器和线长可以定制吗?
答：可以。IPEX、SMA、Fakra等连接器类型以及线材长度、外壳结构、防护等级均可按需定制，建议在打样阶段一次性确认清楚，避免后期返工。
企业实力：从研发到出货的全流程自营制造
深圳市睿达永利科技有限公司(品牌：RIDA Antennaer)成立于2011年，坐落于深圳龙岗，是一家经国家认定的高新技术企业，深耕天线领域15年，专业从事卫星定位与无线通信天线的研发、制造与销售。一句话概括：这是一家同时通过IATF16949车规级、ISO9001与ISO14001三体系认证，集研发、模具、注塑、SMT贴片、组装、测试、包装于一体的全流程自营天线制造商。
制造与品控硬实力
- 5000平方米自营厂房，员工500余人，非贸易公司，全程自主可控;
- 流水线设计产能高达每日50,000件，满足批量交付需求;
- 生产车间高标准洁净设计，恒温恒湿无尘管控;
- 通过IATF16949:2016、ISO9001:2015、ISO14001:2015三体系认证，执行IQC/IPQC/FQC/OQC四级检验，推行SPC统计过程控制与CPK过程能力分析;
- 依托ERP与MES系统，实现从原材料入库到成品出库的全链条智能化管理与质量追溯。
研发与测试能力
- 独立研发部门配备射频工程师、结构工程师、仿真天线工程师与测试工程师四大专业岗位;

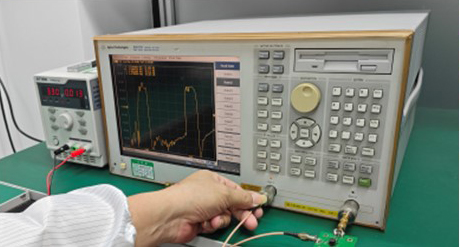

- 2013年即自建OTA实验室，配备振动测试机、拉力测试机、高低温测试仪、盐雾测试机、恒温恒湿测试仪等全套环境可靠性设备;
- 年申请创新专利超过20项，2021年获评国家高新技术企业;
- 随样交付全套RF测试报告，性能看得见、测得到。
客户背书
凭借稳定的品质与交付，深圳市睿达永利科技有限公司与一汽、北汽、江淮、日本有信、洋马、久保田、徐工、柳工、中国重汽、零跑、五菱、中国铁塔、中兴等头部整车厂、工程机械与通信企业建立了长期合作关系，产品远销全球。
落地解决方案：无源GNSS天线快速对接流程
针对物联网终端客户的实际需求，睿达永利提供一套高效的对接路径：
- 需求沟通：提供终端结构、安装方式、频段需求、供电与空间约束，工程师团队出具初步选型建议;
- 仿真评估：结构工程师结合终端环境进行天线仿真，预判金属遮挡、近场干扰等影响;
- 快速打样：标准品3-5天、定制品7-10天交付样品，MOQ低至100件，试产压力小;
- 随样测试报告：样品附带中心频点、增益、轴向比、驻波比等全套RF实测数据;
- 整机联调：在客户终端上实测搜星速度、定位精度与功耗表现，必要时进行微调;
- 批量交付：ERP/MES系统管理下的批量生产与四级检验出货，批次一致性与交期有保障，全流程支持OEM/ODM定制。
场景选型梳理：不同应用怎么挑无源GNSS天线
资产追踪器与个人/宠物定位器
以低功耗与小型化为先，推荐12×12mm至18×18mm小尺寸陶瓷贴片天线，贴装于主板上方或配合微带馈电，兼顾成本与续航。
车载定位器与T-Box
车规环境要求-40℃~+105℃工作温度，推荐25×25mm大尺寸陶瓷片或蘑菇头外置天线，增益充足，抗金属干扰能力强，由通过IATF16949体系的产线供货更有保障。
智能表计与工业物联网网关
安装于表箱或网关外壳内，金属遮挡多，建议选用带屏蔽罩设计的贴片天线或外置胶棒天线，并在结构设计阶段做仿真验证。
共享出行与两轮车终端
振动频繁、露天使用，推荐车规级外置天线，防护等级达到IP68，连接器与线长按车体结构定制，减少装配返工。
RTK测绘与无人机高精度应用
此类场景建议采用多频段高精度方案，支持GPS L1/L2/L5、GLONASS、北斗、Galileo多星多频，轴向比≤1.5dB，涵盖罗盘天线、小型航空天线、UAV螺旋天线等形态，可按整机结构定制。
无论您的项目处于创意验证还是批量量产阶段，欢迎随时联系睿达永利获取选型建议与免费打样方案：
